Federbandschellen - Auswahltabelle  nach Größe

Bezeichnung FBS-STD FBS-RSV Nenn-Durchm. mm Min.-Durchm. mm Max.-Durchm. mm
MU 10 X   10 9,0 11,2
MU 11 X   11 10,0 12,3
MU 12 X   12 11,0 13,1
MU 13 X X 13 12,0 14,2
MU 14 X X 14 13,3 15,8
MU 15 X X 15 13,9 16,5
MU 16 X X 16 14,9 17,5
MU 17 X X 17 15,6 18,5
MU 18 X X 18 16,0 19,0
MU 19 X X 19 17,8 20,2
MU 20 X X 20 18,4 21,6
MU 21 X X 21 19,4 22,5
MU 22 X X 22 20,5 24,2
MU 23 X X 23 21,0 24,7
MU 24 X X 24 22,0 26,0
MU 25 X X 25 23,5 26,8
MU 26 X X 26 24,3 28,0
MU 27 X X 27 25,2 29,2
MU 28 X X 28 26,1 30,2
MU 29 X X 29 27,0 31,5
MU 30 X X 30 28,0 32,5
MU 32 X X 32 29,3 34,5
MU 34 X X 34 30,6 36,4
MU 35 X X 35 31,5 38,0
MU 36 X X 36 32,5 39,0
MU 38 X X 38 34,5 41,5
MU 40 X X 40 35,5 42,5
MU 41 X   41 36,3 43,5
MU 42 X X 42 37,2 44,5
MU 43 X X 43 37,9 45,5
MU 44 X X 44 38,5 46,5
MU 46 X X 46 40,5 48,5
MU 47 X X 47 41,5 50,0
MU 48   X 48 42,0 51,3
MU 49 X X 49 42,5 52,0
MU 50 X X 50 43,5 53,0
MU 51 X X 51 44,0 54,0
MU 53 X X 53 46,0 55,8
MU 55 X X 55 46,8 58,0
MU 58   X 58 48,5 58,2
MU 60 X   60 51,5 58,5
MU 65 X   65 57,5 70,0
MU 70 X X 70 61,5 73,0

FBS-STD = Federbandschelle Standard     -     FBS Breite     bis MU_12 = 8,4mm     ab MU_13  = 12mm     -     FBS-RSV = Federbandschelle Raumsparversion

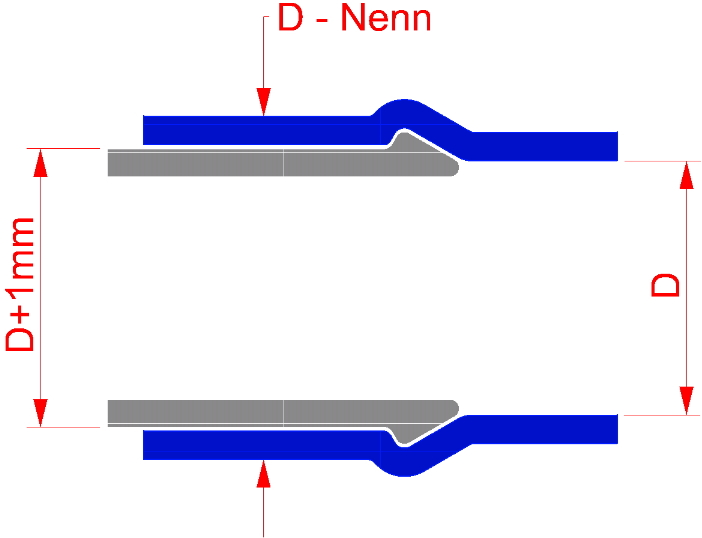

Für die richtige Dimensionierung sollte die Schlauchtülle einen Millimeter größer als der Schlauch-Innendurchmesser sein.
Die Nenngröße der Federbandschelle ist dann der Außen-Durchmesser des aufgeschobenen Schlauches  ->  D-Nenn.
Alle angegebenen Daten sind Richtwerte und dienen nur zur Orientierung  -  Änderungen und Irrtum vorbehalten.
